สถานที่กำเนิด:
มณฑลเหอเป่ย์ประเทศจีน
ชื่อแบรนด์:
JN
ได้รับการรับรอง:
CE ISO
หมายเลขรุ่น:
ปรับแต่ง
การประยุกต์ใช้:

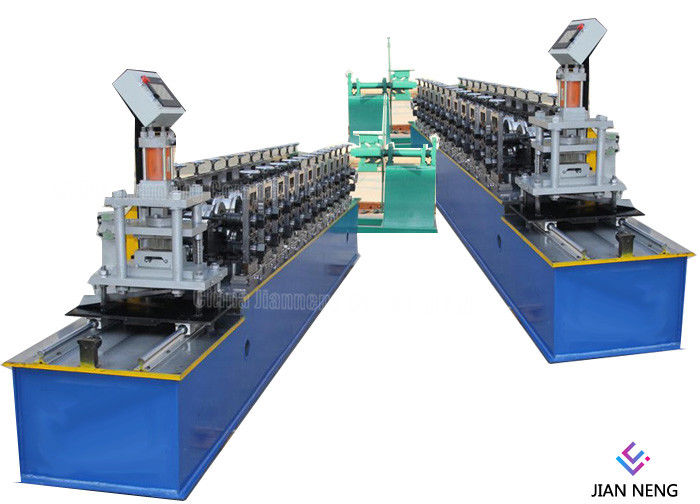

โลหะสตั๊ดและติดตาม / Light Keel ม้วน Forming Machine ใช้กันอย่างแพร่หลายในโรงงานอุตสาหกรรมต่างๆอาคารพลเรือนคลังสินค้าและการผลิตอาคารเหล็กง่ายและมีคุณสมบัติเช่นลักษณะที่ดีและทนทาน
พารามิเตอร์ทางเทคนิคของ Light Keel Roll Forming Machine:
| ชื่อผลิตภัณฑ์ | ขายเครื่องกรอบรูป | |||
| NO | รายการ | พารามิเตอร์ | สังเกต | |
| 1 | วัสดุที่เหมาะสม | ชนิด | GI / PPGI / AL | |
| ความหนา | 0.40-0.80mm | |||
| 2 | ข้อมูลจำเพาะของผลิตภัณฑ์ | ความยาว | ความยาวใด ๆ | |
| Tolerance ความยาว | 2mm ± / 6m | |||
| 3 | ความเร็วในการทำงาน | 15- 25 ม. / นาที | เครื่องมาตรฐาน | |
| 4 | ระบบควบคุม | PLC / เครื่องแปลงสัญญาณ Mitsubishi / Siemens | กำหนดเอง | |
| 5 | กำลังไฟทั้งหมด | 6KW | ||
| 6 | น้ำหนักรวม | เกี่ยวกับ 3T | ถึงการออกแบบขั้นสุดท้าย | |
ส่วนประกอบของแผ่นเหล็กชุบสังกะสี CU ช่องคู่สาย Light Keel Roll Forming Machine:
| เลขที่ | ชื่อ | หน่วย | จำนวน |
| 1 | ใช้ decoiler ด้วยมือ | ชุด | 1 |
| 2 | เครื่องขึ้นรูปหลัก | ชุด | 1 |
| 3 | ระบบควบคุม PLC | ชุด | 1 |
| 4 | สถานีสูบน้ำไฮโดรลิค | ชุด | 1 |
| 5 | โพสต์ตัด | ชุด | 1 |
| 6 | มอเตอร์ไฟฟ้า | ชุด | 1 |
| 7 | ตารางเอาท์พุท | ชุด | 1 |
การใช้งาน: เพื่อรักษารูปร่างและความแม่นยำของผลิตภัณฑ์ adopts โครงสร้างแผ่นรอยมอเตอร์ไดรฟ์ไดรฟ์ chaintransmission ลูกกลิ้งถูก chromed ซึ่งสามารถทำให้พื้นผิวแม่พิมพ์เรียบและไม่ง่ายที่จะทำเครื่องหมายเมื่อมีการทำงานคุณลักษณะ: มั่นใจเสถียรภาพความแม่นยำ และอายุการใช้งาน
| เลขที่ | พารามิเตอร์หลักของเครื่องขึ้นรูปช่องเพดาน c | |
| 1 | ความยาวของส่วนหลัก | 3000 * 800 * 1400mm |
| 2 | น้ำหนักของส่วนหลัก | ประมาณ 3 t |
| 3 | แรงดันไฟฟ้า | 380V / 50HZ3Phase (ตามที่ลูกค้าต้องการ) |
| 4 | ผู้ให้บริการลูกกลิ้ง | คอลัมน์คู่มือ |
| 5 | กรอบ | แผ่นกลางเชื่อม ประเภทกรอบโค้งอนุสรณ์ |
| 6 | ความหนาของเฟรม | 25mm |
| 7 | โหมดไดรฟ์ | เกียร์หรือโซ่ |
| 8 | วัสดุของลูกกลิ้ง | 45 # เหล็กที่มีอุณหภูมิ |
| 9 | วัสดุของเพลา | 45 # เหล็กที่มีอุณหภูมิ |
| 10 | เส้นผ่านศูนย์กลางของเพลา | φ40mm |
| 11 | จำนวนลูกกลิ้ง | 10 ลูกกลิ้ง |
| 14 | กำลังหลัก | 3kw (Cycloidal planetary gear speed reducer) |
การทำงานของเครื่องจักร
Decoiler --- การให้อาหาร ---- การขึ้นรูปลอน ---- ตัด ---- ออก
บรรจุภัณฑ์ของแกนและเครื่องรีดขึ้นรูป:
1. ตู้คอนเทนเนอร์ขนาด 40 ฟุตสำหรับบรรจุเครื่องหนึ่งชุดพร้อมเครื่องถอด decoiler ด้วยตัวเอง
2. ทั้ง Wiped Anti Rust Oil, PLC ควบคุมโดยฟิล์มโฟม;
3. ชิ้นส่วนอะไหล่และชิ้นส่วนเล็ก ๆ บรรจุในกล่องเครื่องมือพลาสติก
4. ส่วนประกอบทั้งหมดติดตั้งโดยเหล็กกล้าด้วยตู้คอนเทนเนอร์
