รายละเอียดสินค้า:
การชำระเงิน:
|
ชนิด: | สายพานลำเลียงแบบเอียง | พื้นผิว: | แบนและรูปแบบ |
---|---|---|---|
วัสดุ: | ยาง | คุณสมบัติวัสดุ: | ทนต่อความร้อน |
ความกว้างของสายพาน: | 500/550/650/800 / 1000mm | Voltag: | 220/380 / 415V / 440V |
การใช้งาน: | วัสดุ Transimission | การประกัน: | 12 เดือน |
แสงสูง: | portable conveyor systems,portable belt conveyor systems |

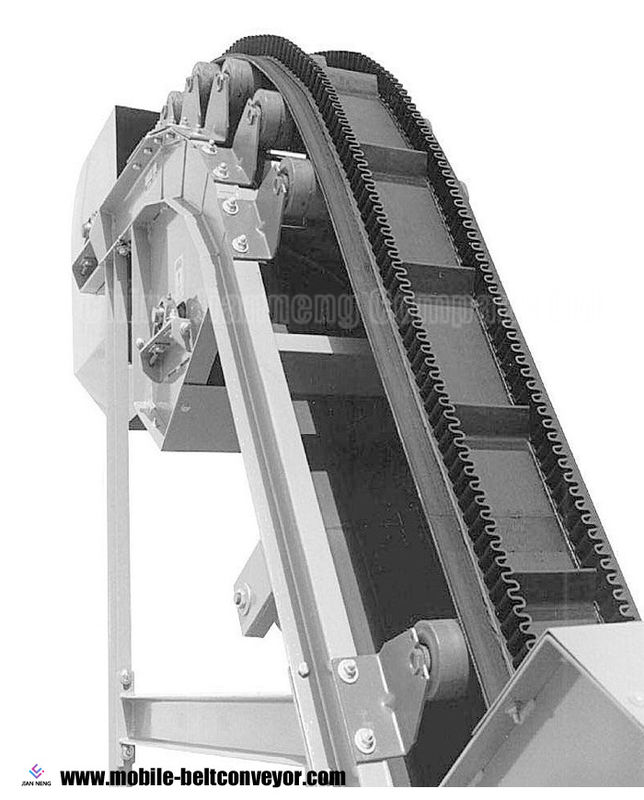

ระบบลำเลียงแบบแนวขวางลูกฟูกขนาดใหญ่
คำอธิบายของสายพานลำเลียงลูกฟูกคลัตช์คลาย:
สายพานลำเลียงด้านข้างที่คลองวงเล็บด้าน Sidewall เป็นอุปกรณ์ขนถ่ายวัสดุที่หลวม ๆ อย่างต่อเนื่องเช่นโค้กถ่านหินหินปูนทรายและกรวด ใช้สายพานลำเลียงที่มีคุณภาพสูงพร้อมกับแผ่นยางลูกฟูกและแผ่นกั้นแบบแนวนอน สายพาน Sidewall ใช้เพื่อขนถ่ายวัสดุขึ้นลาดเอียง ด้านข้างเพิ่มความสามารถในการแบกของสายพานและป้องกันไม่ให้ผลิตภัณฑ์ตกจากขอบของสายพาน การหลอมเหลวแบบร้อนช่วยให้การยึดติดระหว่างสายพานกับผนังเพิ่มขึ้น 5 เท่าโดยไม่จำเป็นต้องขันลูกกรงกับฐาน การยึดเกาะที่ดีขึ้นช่วยป้องกันไม่ให้ผนังยกขึ้นและแยกออกจากสายพานฐานทำให้ยืดอายุการใช้งานของสายพาน
การประยุกต์ใช้สายพาน Corrugated Sidewall Belt Conveyor:
Sidewall cleated ระบบสายพานลำเลียงแบบเอียงส่วนใหญ่ใช้ในงานอาร์เบอร์โลหะการทำเหมืองแร่ไฟฟ้าถ่านหินโรงหล่อการก่อสร้างอาหารปูนซีเมนต์ปุ๋ย ฯลฯ
ข้อมูลจำเพาะ - พารามิเตอร์ทางเทคนิค:
ความกว้างของสายพาน (mm) | Sidewall Height (มม.) | จำนวนลำเลียงที่มุมหนึ่ง Q (m 3 / h) | |||
30 ° | 45 ° | 60 ° | 90 ° | ||
500 | 120 | 55 | 36 | 25 | 11 |
120 | 96 | 63 | 43 | 19 | |
650 | 160 | 119 | 83 | 58 | 25 |
160 | 156 | 109 | 76 | 33 | |
800 | 200 | 190 | 137 | 97 | 43 |
240 | 247 | 189 | 140 | 63 | |
1000 | 200 | 266 | 191 | 134 | 75 |
240 | 347 | 267 | 197 | 101 | |
1200 | 240 | 400 | 308 | 228 | 122 |
300 | 491 | 379 | 285 | 167 | |
1400 | 300 | 611 | 473 | 355 | 159 |
400 | 771 | 590 | 435 | 195 |
ข้อดีที่โดดเด่น:
1. ค่าบำรุงรักษา
2. ความสามารถในการขนถ่ายขนาดใหญ่และสามารถหลีกเลี่ยงการรั่วไหลของวัสดุได้อย่างมีประสิทธิภาพ
3. เข็มขัดสามารถอำนวยความสะดวกในการเปลี่ยนจากแนวนอนไปเอนเอียงไปทางลำเลียงและจากเอนเอียงไปตามแนวลำเลียง
4. ช่วยประหยัดพื้นที่จำนวนมากเนื่องจากสามารถขนถ่ายวัสดุได้ตั้งแต่ 0-90 องศา
5. สายพานลำเลียงด้านข้างใช้กันอย่างแพร่หลายในอุตสาหกรรมถ่านหินอาหารอาคารเคมีภัณฑ์น้ำและไฟฟ้าและโลหะวิทยา
หลักการทำงาน
ลาดเอียง ลูกฟูก Sidewall คลายสายพานยางแท่น
ส่วนการดึงแนวนอนล้องอสายพานจะขยับเข็มขัดไปสู่การให้อาหารของวัสดุจำนวนมากจะเกิดขึ้นบนเส้นทางฟีดแนวนอนส่วนใหญ่โดยที่สายพานด้านข้างได้รับการสนับสนุนโดยการกระแทกแรงกระแทกแรงกระแทก การให้อาหารของวัสดุที่ลำเลียงสามารถทำได้โดยการให้อาหารโดยตรงจากถังบนรางน้ำสายพานอาหารหรือลูกรอกป้อนอาหาร การเลือกสถานีให้อาหารที่ดีที่สุดขึ้นอยู่กับคุณสมบัติของวัสดุที่เป็นกลุ่มและความเร็วของสายพานลำเลียงแนวตั้ง เส้นขึ้นและลงจะห่อหุ้มจากด้านล่างไปด้านบน ไม่จำเป็นต้องมีโครงสร้างย่อยหรือลูกกลิ้งรองรับในส่วนนี้
ส่วนแนวตั้งจะนำไปสู่เส้นการโก่งตัวในส่วนการปลดปล่อยในแนวนอน เส้นโค้งหักเหประกอบด้วยรอกที่มีคุณสมบัติสูง รอกเหล่านี้ประสบภาระเวกเตอร์ของการหักเหความตึงเครียดของสายพานจากแนวตั้งไปยังแนวนอน
ที่รอกไดรฟ์วัสดุจำนวนมากจะถูกปล่อยออกและสายพานจะกลับสู่ด้านหลัง ล้อเลื่อนของไดรฟ์ขึ้นอยู่กับคุณสมบัติของวัสดุเป็นกลุ่มตามด้วยล้อกระบอกสำหรับทำความสะอาดสายพานในด้านที่ส่งกลับ เครื่องตีจะขับเคลื่อนด้วยตัวเอง วัสดุที่ไม่ผ่านสายพานจะเข้าสู่รางน้ำหลัก ล้อปรับทิศทางด้านข้างหมุนสายพานจากแนวนอนกลับเป็นแนวตั้ง
เราสามารถเลือกเครื่องที่เหมาะสมที่สุดตามความต้องการของลูกค้า
1. อะไรคือวัสดุลำเลียงและลักษณะทางกายภาพของมัน? เช่นความหนาแน่นของมวล, ขนาดอาหาร, อุณหภูมิ, เนื้อหาอื่น ๆ
2. กำลังการผลิตของสายพานลำเลียงคืออะไร?
3. มุมเอียงของสายพานลำเลียงคืออะไร?
4. อะไรคือความสูงยก (ระยะห่างระหว่างทางเข้าและทางออก)?
5. ความยาวของส่วนแนวนอนคือเท่าไร?
